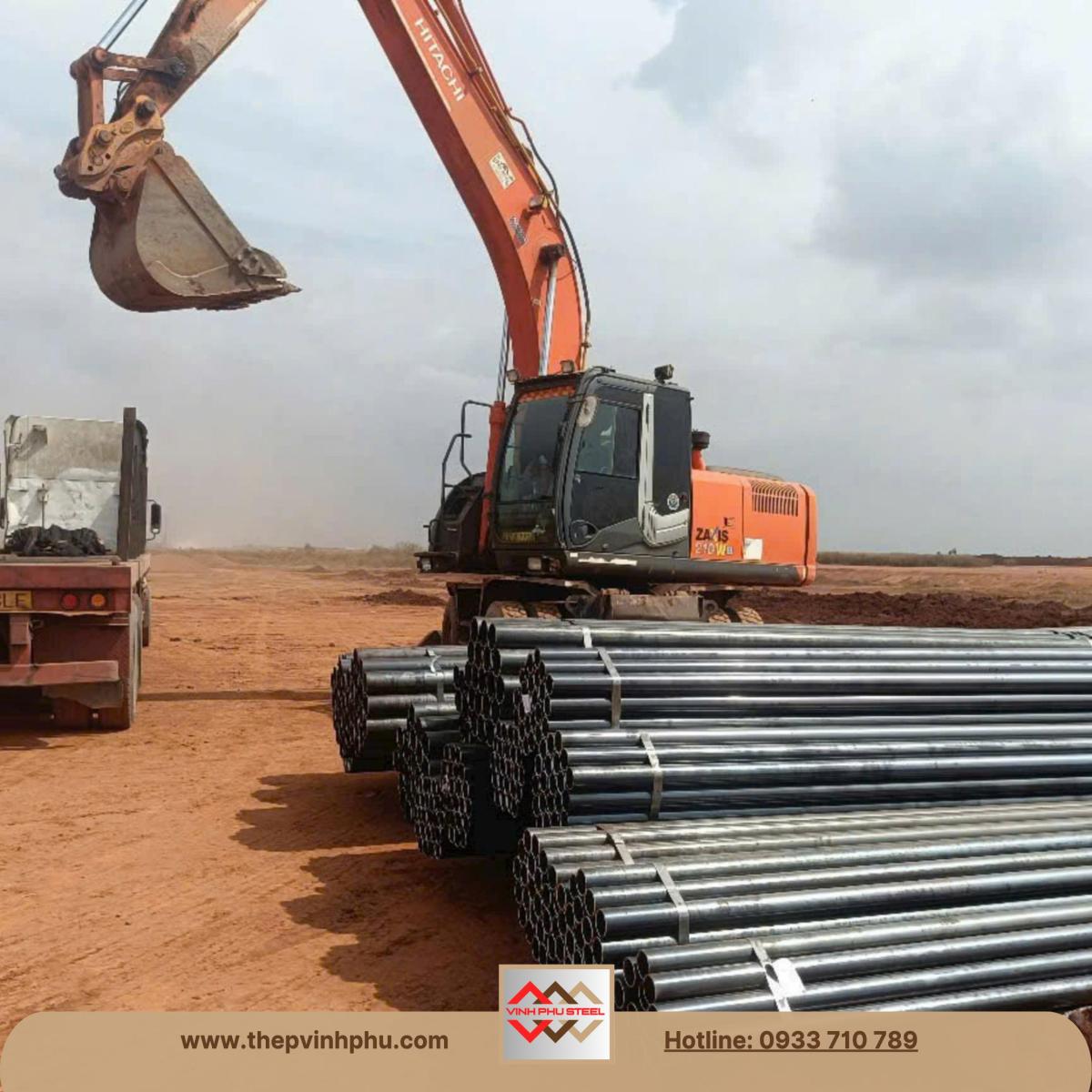

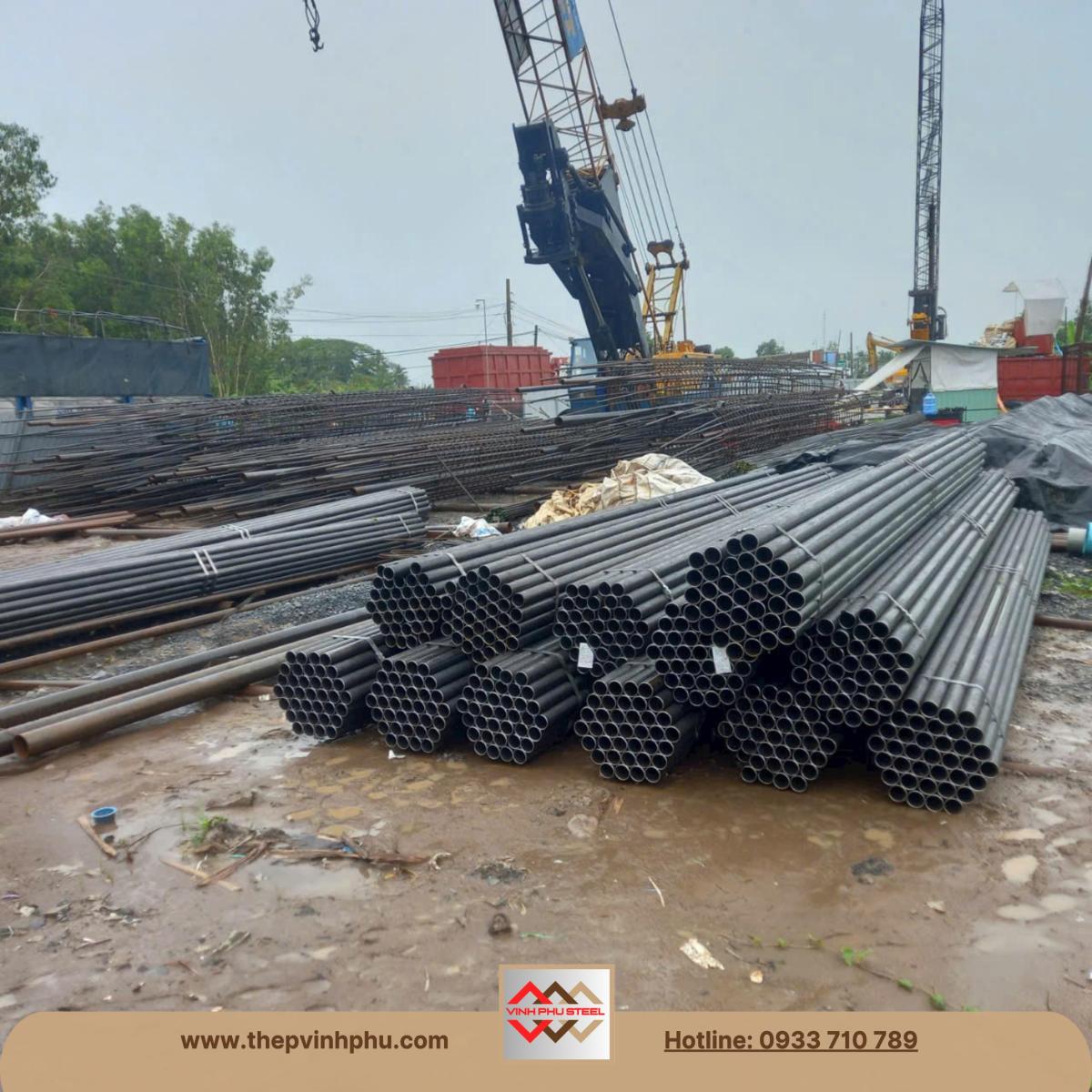

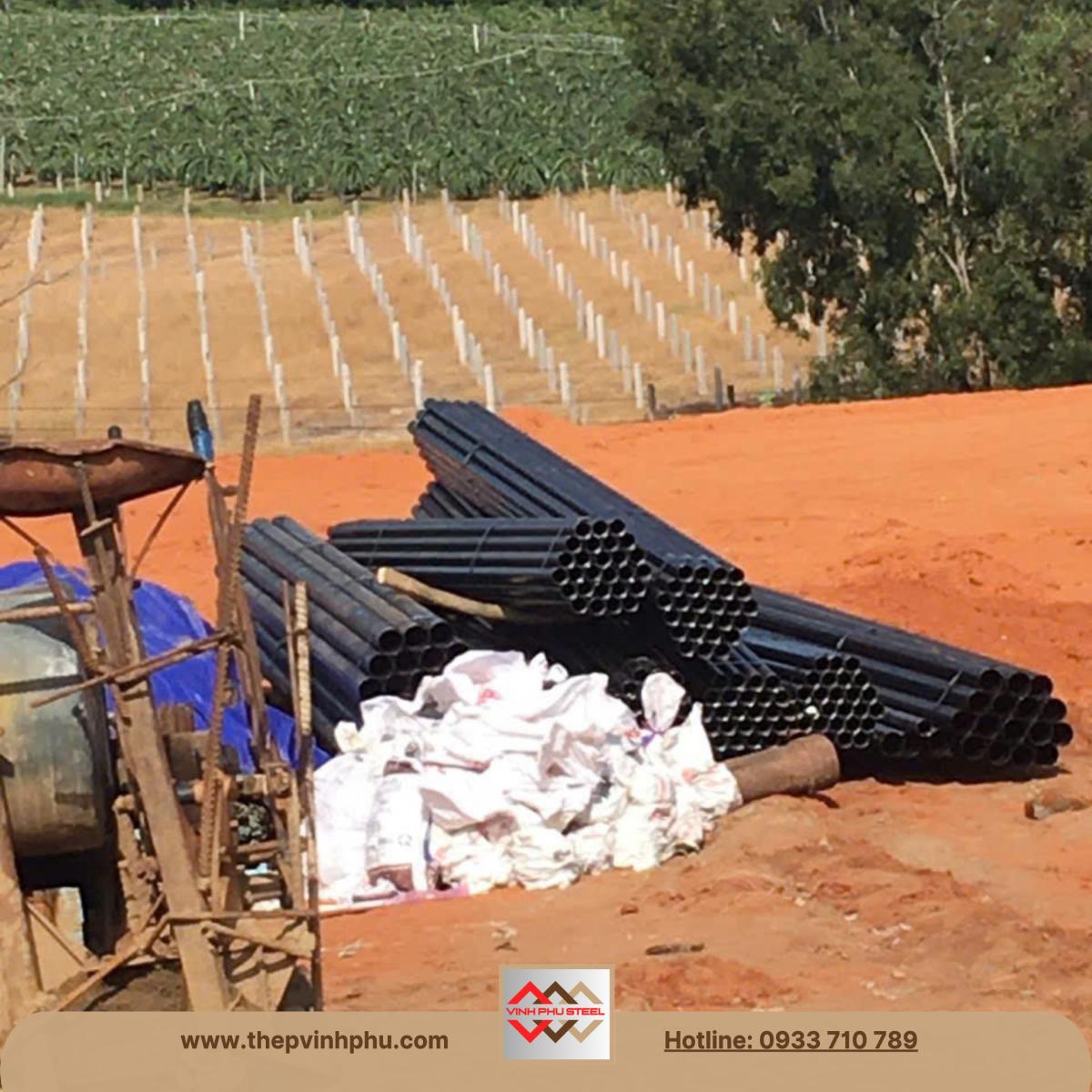

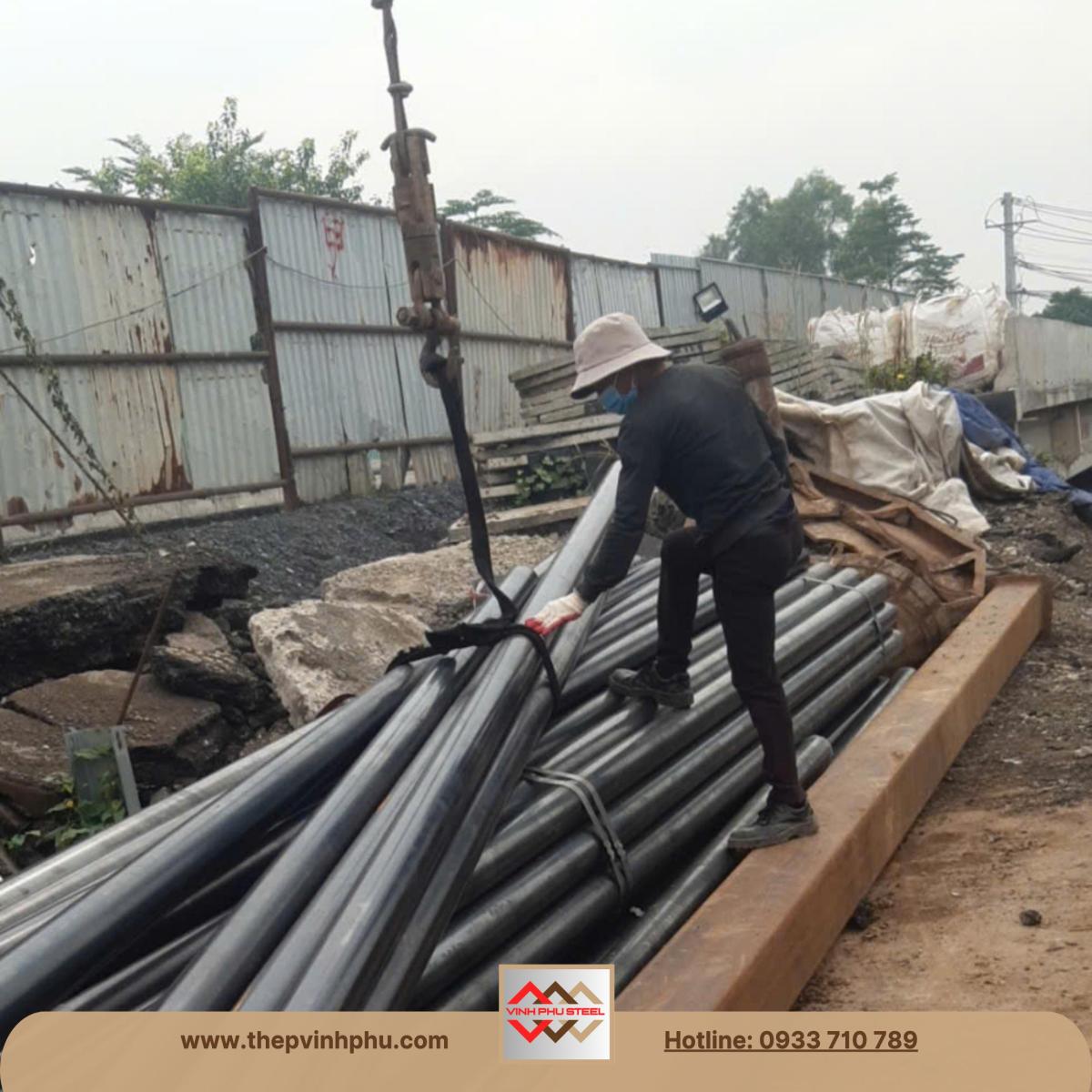

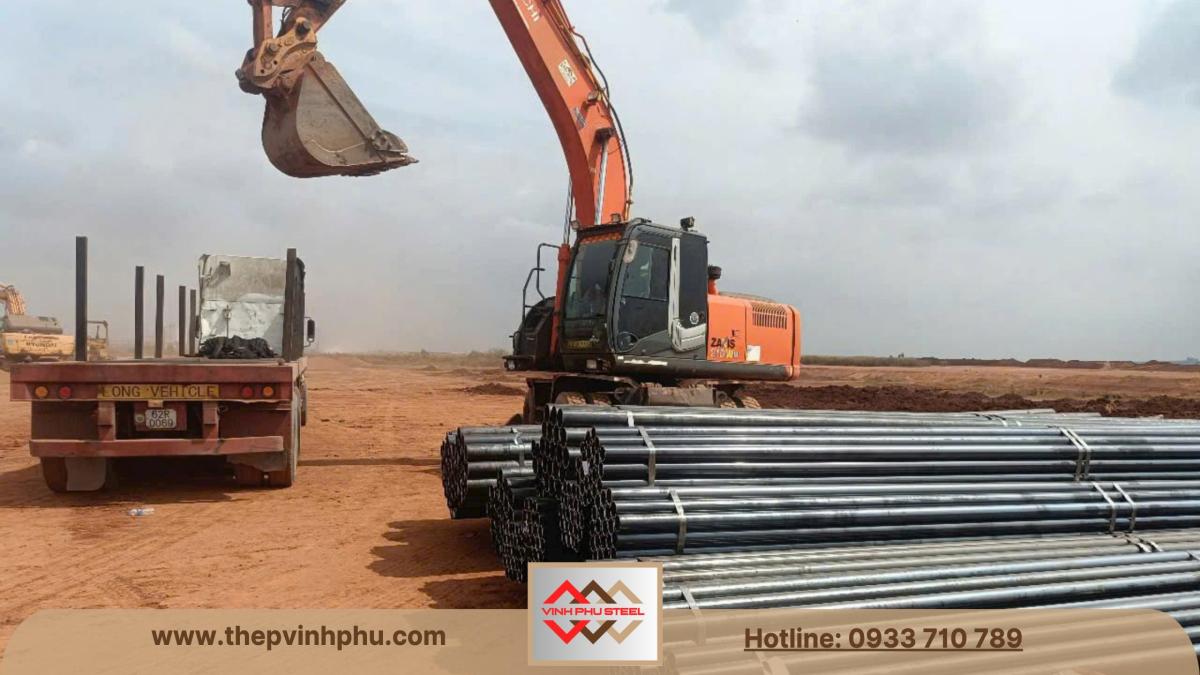

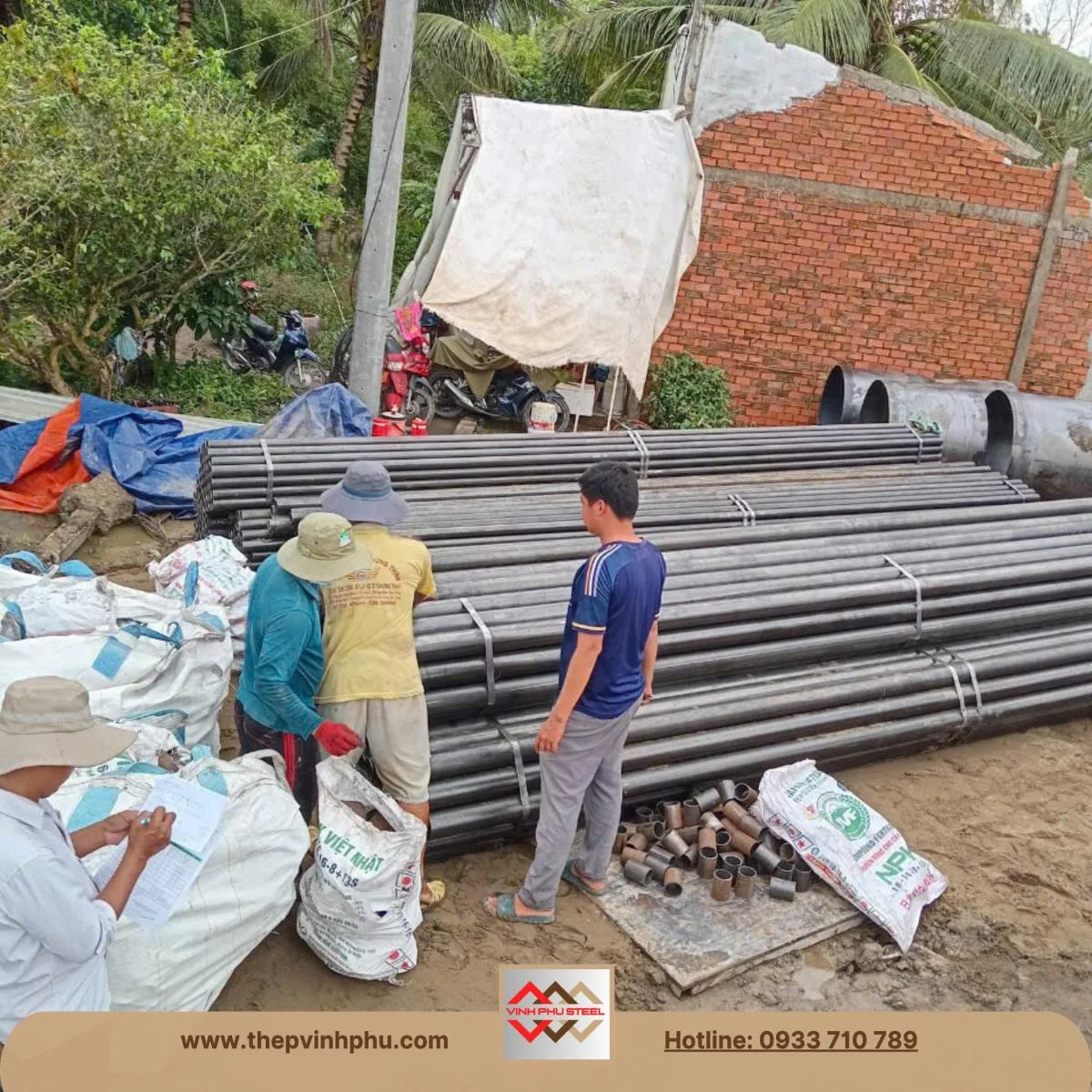

Ống Thép Siêu Âm Cọc Khoan Nhồi

Phân loại ống thép siêu âm trong cọc khoan nhồi

Ống thép dùng để thả đầu dò siêu âm (D49 – D60)

• Đường kính: Từ 49 mm đến 60 mm (đường kính trong tối thiểu 50 mm theo TCVN 9396:2012).
• Chiều dày: Từ 2 mm đến 6 mm, đảm bảo chịu được áp lực khi lắp đặt và đổ bê tông.
• Mục đích: Dùng để chứa và dẫn hướng đầu dò siêu âm (đầu phát và đầu thu) trong quá trình đo xung siêu âm.

Yêu cầu:

• Ống phải thẳng, thông suốt, không bị tắc nghẽn.
• Đáy ống được bịt kín để ngăn bê tông xâm nhập.
• Đầu trên ống nhô lên khỏi mặt bê tông ít nhất 20 cm, có nắp đậy bảo vệ và chứa đầy nước sạch trước khi thí nghiệm.
• Vị trí lắp đặt: Gắn cố định vào lồng cốt thép với số lượng và góc phân bố theo đường kính cọc (2 ống cho Ф ≤ 60 cm, 3 ống cho Ф từ 60-100 cm, ≥ 4 ống cho Ф > 100 cm).

Ống thép dùng để khoan lấy mẫu thí nghiệm (D102 – D114)

• Đường kính: Từ 102 mm đến 114 mm.
• Chiều dày: Tùy thuộc vào thiết kế, thường từ 4 mm trở lên để đảm bảo độ bền khi khoan và lấy mẫu.
• Mục đích: Dùng để khoan lấy lõi bê tông (core sample) nhằm kiểm tra trực tiếp cường độ, tính chất cơ lý của bê tông hoặc xác nhận khuyết tật nghi ngờ từ kết quả siêu âm.

Yêu cầu:

• Ống phải đủ lớn để máy khoan lõi hoạt động hiệu quả và lấy được mẫu nguyên vẹn.
• Được bố trí tại các vị trí nghi ngờ có khuyết tật (dựa trên kết quả siêu âm) hoặc theo yêu cầu thiết kế kiểm tra bổ sung.
• Cũng cần bịt kín đáy và cố định chắc chắn trong lồng cốt thép để tránh dịch chuyển khi đổ bê tông.
• Vị trí lắp đặt: Thường ít hơn số lượng ống siêu âm, chỉ đặt tại các cọc đại diện hoặc cọc cần kiểm tra bổ sung.

So sánh đặc điểm của hai loại ống

Lưu ý khi sử dụng

• Ống D49-D60: Đảm bảo đầu dò siêu âm (thường có đường kính nhỏ hơn 50 mm) di chuyển dễ dàng trong ống. Nếu ống bị biến dạng hoặc tắc nghẽn, kết quả siêu âm sẽ không chính xác.
• Ống D102-D114: Được sử dụng khi phương pháp siêu âm phát hiện bất thường (vận tốc giảm > 20%, năng lượng suy giảm lớn), cần khoan lấy mẫu để kiểm tra chi tiết hơn. Kích thước lớn hơn giúp lấy mẫu bê tông có đường kính đủ để thí nghiệm nén hoặc phân tích hóa lý.
• Kết hợp: Trong một số trường hợp, có thể bố trí cả hai loại ống trong cùng một cọc để phục vụ kiểm tra toàn diện (siêu âm trước, khoan lấy mẫu sau nếu cần).

Dưới đây là những thông tin chính liên quan

1. Phạm vi áp dụng

• Tiêu chuẩn này áp dụng cho việc kiểm tra chất lượng cọc khoan nhồi bằng phương pháp xung siêu âm truyền qua các ống đo được đặt sẵn trong cọc.
• Ngoài ra, phương pháp còn có thể áp dụng cho các cấu kiện móng bê tông khác như giếng chìm, tường trong đất, cọc ba-ret, và các móng khối bê tông chôn trong đất, miễn là có bố trí ống đo siêu âm.

2. Nguyên lý

• Phương pháp dựa trên việc đo vận tốc, biên độ, năng lượng và thời gian truyền xung siêu âm giữa đầu phát và đầu thu trong các ống đo đặt sẵn.
• Nếu bê tông đồng nhất, vận tốc truyền xung ổn định và năng lượng không suy giảm đáng kể. Nếu có khuyết tật (rỗ khí, nứt, không đặc chắc), vận tốc giảm đột ngột (thường hơn 20%) hoặc năng lượng suy giảm.

3. Yêu cầu về ống đo siêu âm

• Vật liệu: Ống đo làm bằng thép hoặc nhựa, đường kính trong từ 50 mm đến 60 mm, dày 2 mm đến 6 mm, chịu được áp lực thẳng đứng và ngang.
• Số lượng ống:
  • Đường kính cọc (Ф) ≤ 60 cm: 2 ống (góc 180°).
  • 60 cm < Ф ≤ 100 cm: 3 ống (góc 120°).
  • Ф > 100 cm: ≥ 4 ống (góc ≤ 90°).
• Lắp đặt: Ống được gắn chắc vào lồng cốt thép, đảm bảo không xê dịch khi đổ bê tông. Đáy ống bịt kín, đầu trên có nắp đậy, cao hơn mặt bê tông ít nhất 20 cm, và phải thông suốt, chứa đầy nước sạch trước khi thí nghiệm.

4. Quy trình thực hiện

• Chuẩn bị:
  • Xác định chiều sâu cọc theo thiết kế.
  • Kiểm tra và kết nối thiết bị (đầu phát, đầu thu, dây cáp, encoder).
  • Đổ nước sạch vào ống đo để đảm bảo truyền sóng tốt.
• Thí nghiệm:
  • Đầu phát và đầu thu được thả vào các ống đo, di chuyển từ đáy lên đỉnh cọc với vận tốc phù hợp.
  • Ghi nhận thời gian truyền xung, biên độ, và năng lượng tại các độ sâu khác nhau.
• Phân tích:
  • Đánh giá tính đồng nhất dựa trên sự ổn định của vận tốc truyền xung.
  • Phát hiện khuyết tật nếu vận tốc giảm > 20% hoặc có sự thay đổi bất thường về năng lượng/biến độ.

5. Đánh giá kết quả

• Tính đồng nhất: Bê tông đồng nhất khi vận tốc truyền xung ổn định, không có biến đổi lớn.
• Khuyết tật: Nếu phát hiện vùng bất thường, cần kết hợp phương pháp khác (khoan lấy mẫu, nén mẫu bê tông) để xác nhận.
• Báo cáo: Bao gồm thông tin công trình, thiết bị, phương pháp, kết quả đo (biểu đồ vận tốc, vùng nghi ngờ khuyết tật), kết luận và kiến nghị.

6. Thời điểm thực hiện

• Cọc thử: Trước khi thi công đại trà, để chọn công nghệ và thiết bị phù hợp.
• Cọc đại trà: Trong hoặc sau khi thi công, tối thiểu sau 7 ngày kể từ khi đổ bê tông, để đánh giá chất lượng tổng thể.

7. Yêu cầu kỹ thuật

• Thiết bị: Phải được kiểm định, hiệu chuẩn định kỳ.
• Nhân sự: Kỹ thuật viên cần được đào tạo và có chứng chỉ phù hợp.

• Sản phẩm chất lượng cao:
  • Cung cấp ống thép siêu âm kích thước D49-D60 (dùng để thả đầu dò siêu âm) và D102-D114 (dùng để khoan lấy mẫu thí nghiệm), tuân thủ nghiêm ngặt tiêu chuẩn TCVN 9396:2012.
  • Ống thép có độ bền cao, chịu được áp lực trong quá trình lắp đặt và đổ bê tông, đảm bảo tính chính xác khi kiểm tra chất lượng cọc.
• Đa dạng vật tư cọc khoan nhồi:

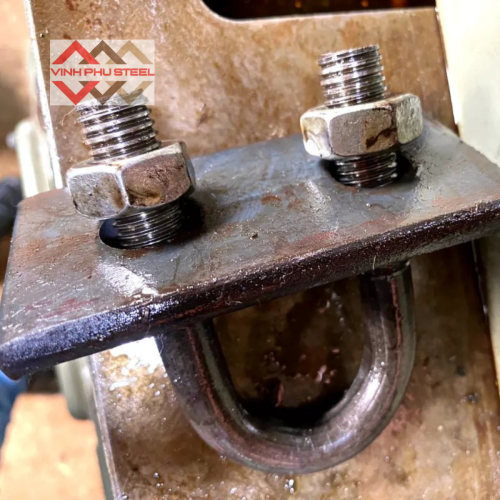

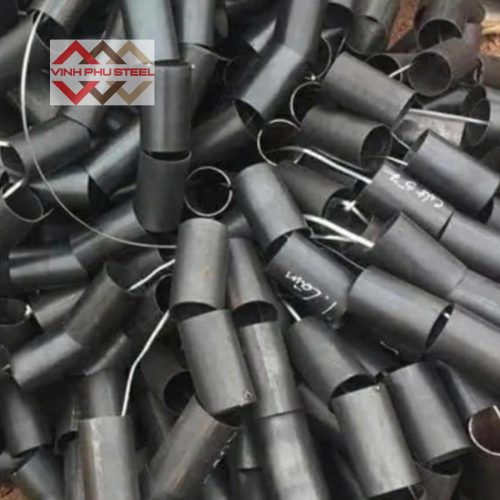

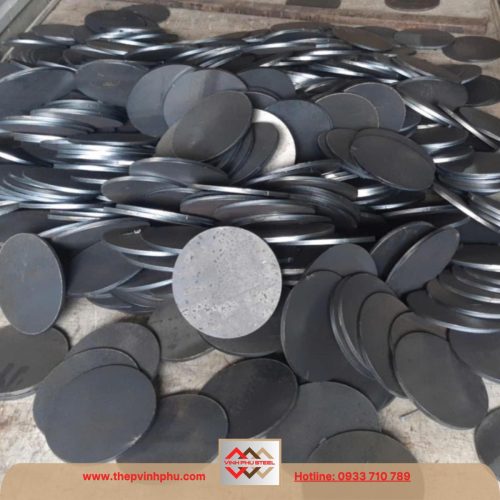

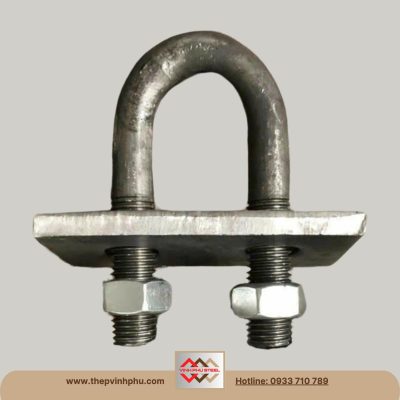

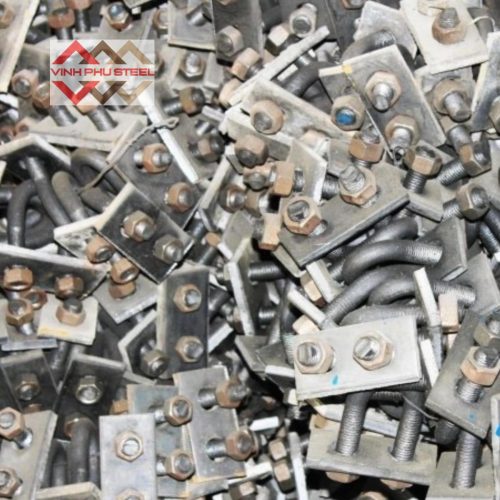

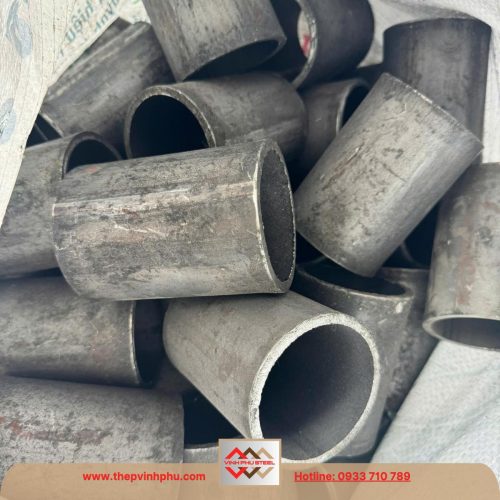

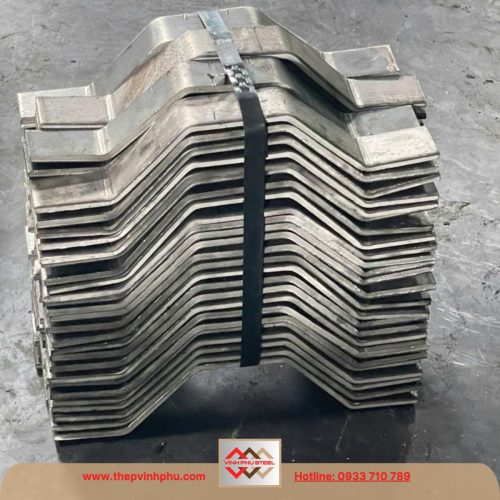

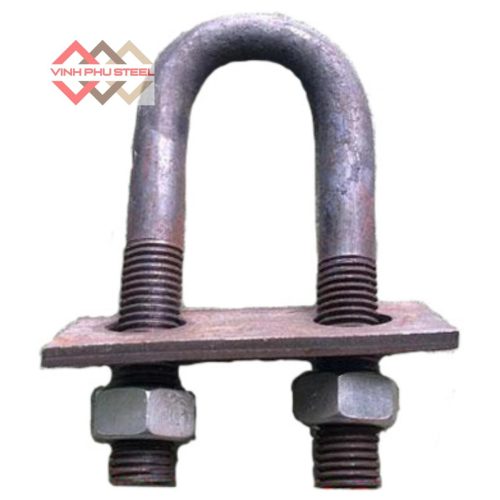

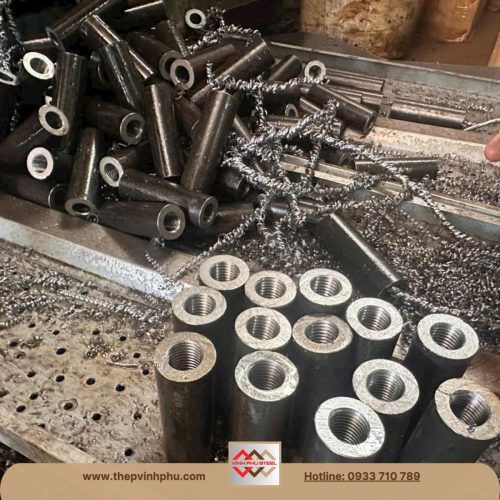

  • Ngoài ống thép siêu âm, Thép Vinh Phú còn cung cấp cóc nối lồng cốt thép, nắp đậy ống siêu âm, măng sông siêu âm (cút nối), coupler, cữ định vị (Con kê), ống vách Casing và các phụ kiện liên quan, đáp ứng đầy đủ nhu cầu của các công trình lớn nhỏ.
• Dịch vụ chuyên nghiệp:
  • Hỗ trợ tư vấn kỹ thuật để lựa chọn vật tư phù hợp với từng dự án.
  • Giao hàng nhanh chóng, linh hoạt, đặc biệt tại khu vực Hà Nội và các tỉnh miền Bắc.
• Uy tín và kinh nghiệm:
  • Là đối tác tin cậy của nhiều nhà thầu và chủ đầu tư trong các dự án hạ tầng, nhà cao tầng, cầu đường, và công trình đòi hỏi tiêu chuẩn kỹ thuật cao.
